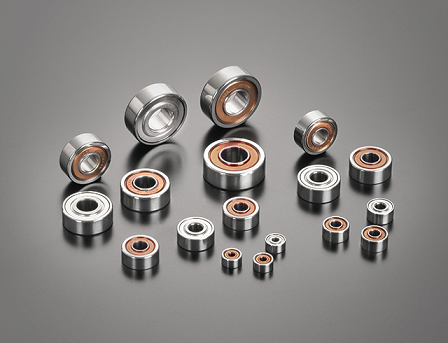

מיסבים מיניאטוריים מדויקים מגע זוויתי, סדרת MTA Miniature Super Precision Thrust Angular Contact Ball Bearings

Croxy, Series MTA, NSK Japan

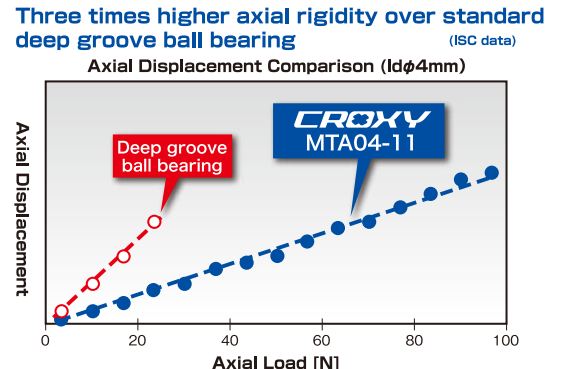

מאפשרים פי שלושה קשיחות צירית בהשוואה למיסב כדורי סטנדרטי  !

שיפור יציבות ודיוק המערכת

• קומפקטיות ומשקל עצמי נמוך. זמינות בקטרים של 3 עד 8 מ”מ

                 מיסבים בגודל מיניאטורי המאפשרים אינטגרציה במערכות מכניות קטנות ומורכבות.

                 מאפשר הפחתת משקל המערכת מבלי לפגוע בקיבולת הנשיאה.

                 מבנה זוויתי מאפשר נשיאת עומסים ציריים ורדיאליים ביעילות גבוהה

• NSK יפן, החברה הראשונה בעולם אשר פיתחה והשיקה מוצר זה בשוק העולמי
• מסבים מגורזים וסגורים, shielded bearings , מאפשרים פעולה רציפה ללא צורך בגירוז ותחזוקה.
• הרכבה קלה ומדויקת, providing bearing preload combination, נתוני מומנט הידוק מסופקים בפועל עם כל יחידה.
• זמין עם מבחר סוגי גירוז, כברירת מחדל מסופק עם גריז רב תכליתי AE7 או גריז לחדרים נקיים LG2. ניתן לספק גם עם סוגי גריז / שמן המותאמים לדרישת הלקוח.
• דרגת דיוק P5 – Super Precision, רמת ריצוד (Runout) מינימלית
• זמין גם בפלדת אל חלד / נירוסטה

מסבים מסוג זה מתוכננים להתמודד עם עומסים ציריים ורדיאליים משולבים, תוך שמירה על ביצועים מעולים. אידיאליים לשימוש בתעשיות כגון תעופה וחלל, רובוטיקה, מכשור רפואי ועיבוד שבבי במהירות גבוהה, תעשיית השבבים

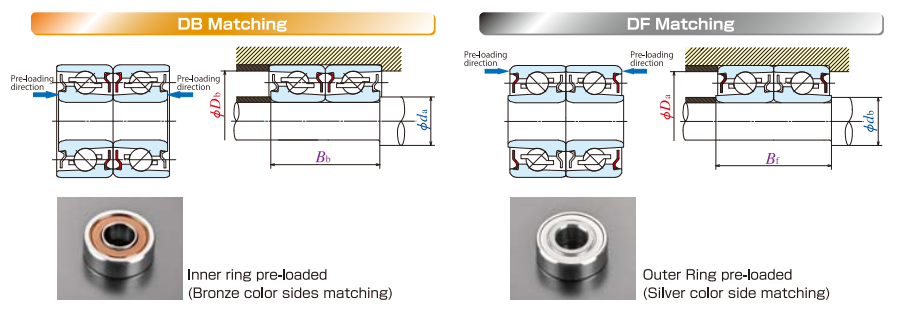

DB – Back to Back Arrangement

DF – Face to Face Arrangement

דוגמאות ליישומים:

• יחידת תמיכה בבורג כדורי – Ball screw support
• זרועה רובוטית – Support for Robot arm part
• יישומים בתחום האלקטרו אופטיקה
• מערכות מיקום מדויקות
• תמסורות הפחתה – Reduction gear
• גירוסקופים, מערכות ניווט ומנגנוני הפעלה

• רובוטים כירורגיים וציוד דימות רפואי

• תמיכה במפעיל ליניארי – Actuator support

טבלת נתוני מעטפת עבור מיסב בודד

להורדת מידע נוסף אודות מהירות, עומסים, קשיחות, שילוב מיסבים, חומרי גלם

למידע נוסף מאתר היצרן
