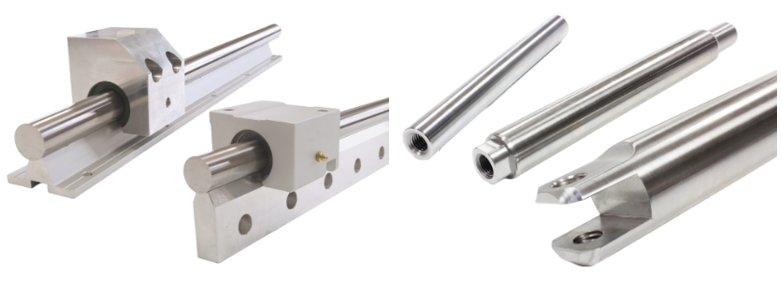

צירים ליניאריים מדויקים Precision Linear Shafts and Shaft Supports Rails
מגוון צירים ליניאריים מושחזים מוקשים ומדויקים – פתרונות המותאמים לשיפור הדיוק, הביצועים והעמידות במערכות הנעה ליניארית.
🔬 טיפול תרמי מתקדם – עמידות גבוהה לאורך זמן
לצורך השגת תפקוד אופטימלי ועמידות גבוהה בפני שחיקה, הצירים עוברים תהליך חישול אינדוקציה מתקדם, המספק קשיות שטח אחידה של , HV 697 – HRC 60 במישור הרדיאלי והאקסיאלי.
בצירים העשויים פלדת אל-חלד, מיושם תהליך מוקפד יותר למניעת מאמצים פנימיים מיותרים – עם שמירה על קשיות שטח של HV 595 – HRC 55.
התוצאה – אורך חיים ארוך יותר, יציבות גבוהה וביצועים מדויקים לאורך זמן.
🧱 מבחר חומרי גלם – לתמיכה בכל צורך הנדסי
| סימול | תיאור | הרכב חומר, פלדה |
| W | הבחירה הנפוצה ביותר למסילות ליניאריות – מציע קשיחות גבוהה ויחס עלות-תועלת מצוין | Ck55 / Cf53 |
| WV | עמידות מוגברת בפני קורוזיה באמצעות שכבת כרום – ביצועים כמו דגם W | Ck55 / Cf53 |
| WRA | עמידות גבוהה במיוחד בפני קורוזיה, עם קשיות בינונית-גבוהה | X90CrMoV18 / W 1.4112 |
| WRB | גרסה חסכונית של WRA – עמידות קורוזיה מעט נמוכה יותר | X46Cr13 / W 1.4034 |
| WH | מתאים ליישומים קלים – כולל מעבר אוויר, נוזלים או כבלים | Ck60 / W1.1221 |
| WVH | כמו WH, אך עם עמידות לקורוזיה הודות לציפוי כרום | Ck60 / W1.1221 |
צירים בעלי תושבות תמיכה
פתרונות הרכבה מדויקים, קלים ואיכותיים – לתמיכה יציבה בצירים מדויקים
תושבות צירים מתוצרת FLI צרפת נועדו לתמוך בציר המדויק, באמצעות שילוב עם מסבים ליניאריים בעלי מבנה פתוח (open-design linear bearing units).
תושבות התמיכה מספקות מענה יציב, מדויק ואמין – כחלק בלתי נפרד ממערכת התנועה הליניארית.
כל דגמי התושבות מיוצרים מסגסוגת אלומיניום איכותית, דבר המאפשר שילוב מיטבי בין חוזק, משקל נמוך ועמידות גבוהה בפני קורוזיה.
דגמים זמינים:
FTSN-GW
| FTSS-GW
|
FTSU-GW
| FTSW / FTSWA
|
🔩אפשרויות הרכבה של צירים עם תושבת תמיכה:
| דגם | שיטת הרכבה | מאפיינים ייחודיים |
| FTSN / FTSW / FTSWA | הרכבה עליונה (Top Mounting) | אידיאלי לגישה נוחה מעל מערכת התנועה |
| FTSU | הרכבה תחתונה (Bottom Mounting) | פתרון נקי ואסתטי, להסתרת ברגים |
| FTSS | הרכבה צידית (Lateral Mounting) | מתאים לחללים צרים או מערכות אנכיות |
